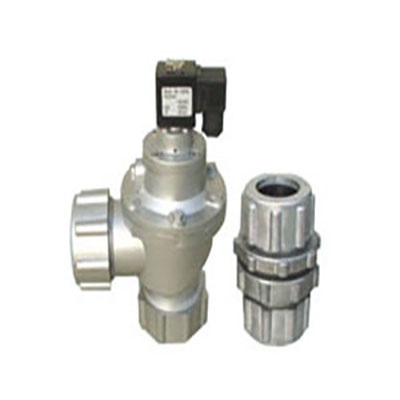

DMF-ZM-25速连电磁脉冲阀工作原理:脉冲喷吹控制仪电信号消失，电磁脉冲阀衔铁复位，后气室放气孔关闭，后气室压力升高使膜片紧贴阀出口，电磁脉冲阀又处于“关闭”状态。膜片把电磁脉冲阀分成前、后二个气室，当接通压缩空气通过节流孔进入后天室，此时后气室压力将膜片紧贴阀的输出口，电磁脉冲阀处于“关闭”状态。
DMF-ZM型电磁脉冲阀型号规格表 (mm)
|
型号 |
接口 |
B |
C |
D |
E |
|
|
口径 |
连接螺纹 |
|||||
|
DMF-ZM-20 |
20 |
G3/4〞 |
168 |
79 |
57 |
80 |
|
DMF-ZM-25 |
25 |
G1〞 |
192 |
92 |
77 |
96 |
|
DMF-ZM-40S |
40 |
G11/2〞 |
242 |
110 |
88 |
112 |
工作原理:
膜片把电磁脉冲阀分成前、后二个气室，当接通压缩空气时，压缩空气通过节流孔进入后气室，此时后气室压力将膜片组件紧贴阀的输出口，电磁脉冲阀处于“关闭”状态。
脉冲喷吹控制仪的电信号使电磁脉冲阀衔铁后移，阀后气室放气孔打开，后气室迅速失压，膜片组件后移，压缩空气通过阀输出口喷吹，电磁脉冲阀处于“开启”状态。
