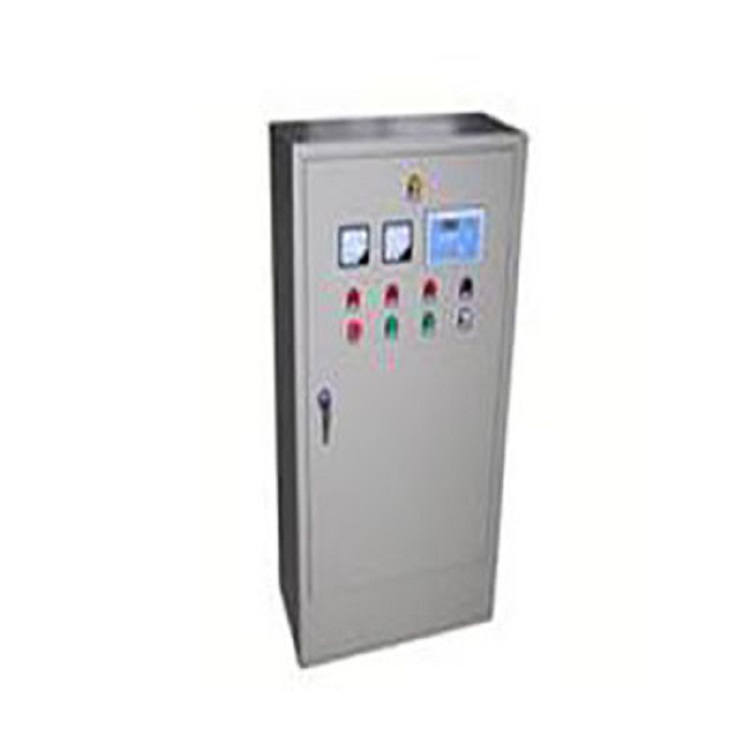

电控柜是按电气接线要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上，其布置应满足电力系统正常运行的要求，便于检修，不危及人身及周围设备的安全的控制柜（箱）。包括（配电柜）（配电箱）（电器控制柜）等，正常运行时可借助手动或自动开关接通或分断电路。故障或不正常运行时借助保护电器切断电路或报警。借测量仪表可显示运行中的各种参数，还可对某些电气参数进行调整，对偏离正常工作状态进行提示或发出信号。常用于各发、配、变电所中。
一般低压电控柜二次线路，电压线路最小配线截面积1.5平方，电流回路最小截面积2.5平方，电流回路指，电流互感器，电流表，功率因数表的电流信号线，互感式电度表的电流信号线，等等，流过的电流大小为5安培 。另外动力线就黄绿红，零线蓝色或淡蓝色（有些是灰色。因为国际标准也区分是欧洲标准或是美国标准）。电路主线至少1.5平方毫米的黑线，控制线交流电压1.0平方的红线，直流电压1.0平方的蓝线。信号线颜色不做要求。
有的电控柜是有标准的。叫标准柜，GGD。标准电控柜执行如下标准：《GB50054-1995》低压电器设计规范、《GB50055-1993》通用用电设备设计规范、《GB50303-2002》工业自动化仪表工程施工设计规范、《GB7251-97》低压成套开关设备的控制设备、《GB50171-97》电器装置安装工程盘、柜及二次回路接线施工及验收规范》，但是大部分电控柜都不标准，不标准的原因是，你做项目时根据实际情况，做多大的柜子。标准柜有时空间太大，不实用。
